La corriente electrica es el movimento de electrones desde el polo negativo al polo positivo. Pero por convención y para facilitar las explicaciones, se considera que la corriente electríca va dese el positivo a negativo.
Básicamente nos vamos a imaginar que los electrones son bolita con carga negativa que quieren volver a su casa, que está en el polo negativo y lo hacen a través de un cable.
Ese movimiento de los electrones a traves de un cable de los electrones para volver a su casa es lo que llamaremos corriente eléctrica
También llamada Tensión eléctrica o voltaje, es la fuerza que hay que realizar por cada carga, para desplazar cada carga desde un punto A a un punto B.
Es decir, es al fuerza necesaria para crear una corriente eléctrica.
Para que los electrones se mueva, hace falta empujarlos, o aplicarles una fuerza, para que estas bolitas se muevan. En lugar de estar empujando las bolas, lo que queremos es que se muevan solas.
Vamos a imaginar que ponemos los electrones en una casa encima de uns montaña, luego colocamos un cable cuesta abajo, y al final del cable está la casa de los electrónes.
Si abrimos la puerta, los electrones solo tienen que dejarse caer cuesta abajo y llegarán a su casa, sin necesidad que nadie los empujes.
A la casa que está encima de la montaña la vamos a llamar POLO POSITIVO y a la casa de los electrones que están debajo de la montaña la vamos a llamar POLO NEGATIVO.
A la altura que hay entre el polo positivo y el polo negativo lo vamos a llamar DIFERENCIA DE POTENCIAL y esta altura en lugar de medirla en metros, la vamos a medir en VOLTIOS. De manera que el polo negativo que es la casa de los electrones está en el suelo a una altura de 0 Voltios y Polo positivo estará a la altura que nosotros decidamos, por ejemplo a 5 Voltios de altura.
Cuanto más altura hay, con más fuerza y más rápido bajan los electrones.
Intensidad de Corriente eléctrica
Es la cantidad de electrones que atraviesan la sección transversal de un cable en la unidad de tiempo.

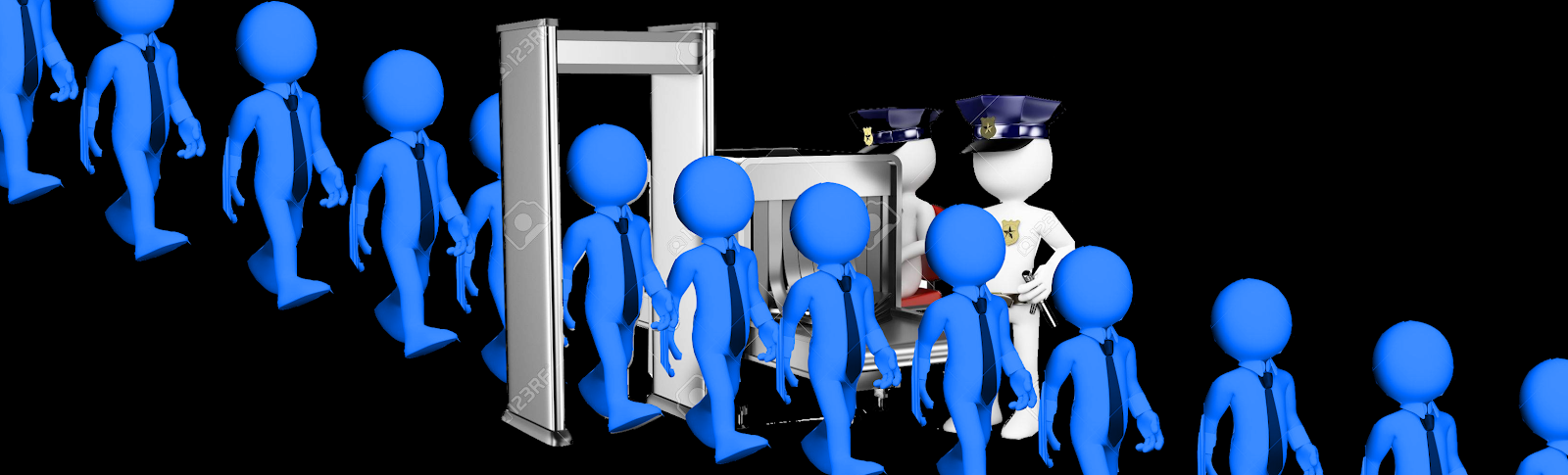

Imaginemos que en medio de un cable, tenemos una puerta por donde van a pasar los electrones, pues bien, la intensidad de corriente eléctrica es la cantidad de electrones que pasa por esa puerta durante un segundo.
¿Cuantos electrones van a pasar? es va a depender de lo grande que sea la puerta, y de lo rápido que pasen los electrones. Cuanto más gorde sea el cable, más electrones pasan, y la velocidad a la que pasan los electrones va a depender de la fuerza con la que se empuje a los electrones, es decir de la altura o diferencia de potencial que haya entre el polo positivo y el polo negativo, es la cantidad de voltios.
La intensidad de la corriente eléctrica se mide en Amperios, Cuantos más amperios más electrones pasan por la puerta.
Resistencia
Es la oposición que presenta un cuerpo al paso de la corriente eléctrica.
Imaginemos que los electrones van corriendo desde el polo positivo a polo negativo, si el camino es recto pasan super rápido, pero si en medio del camino, ponemos varias curvas, los electrones tiene que frenar un poco para no salirse de por las curvas. Es decir, que al poner curva, hacemos que los electrones vaya un poco más despacio, y pasen menos electrones por la puerta cada segundo y por tanto, la intensidad electrica sea menor.
Las curvas son como la resistencia, cuantas más curva, más resistencia, es decir, más tarda los electrones en llegar a su casa y hace que la corriente electrica sea menos intensa. Esto provoca una diferencia de potencial, es decir un voltaje, que ayuda a los electrones a recuperar su velocidad una vez se haya acabado el tramo de resistencia.
Otra forma de resistencia es haciendo el camino más estrecho, es decir, si el cable es más fino, pues entonces pueden pasar menos electrones. Y al contrario, si hacemos el camino más ancho hay menos resistencia.
Otra forma de resistencia es poniendo obstáculos delante de los electrones, eso también disminuye el paso de los electrones. En fin que la resistencia es poner oposición al paso de la corriente eléctrica.
Esto tres conceptos son fundamentales conocerlos antes de hacer cualquier circuito electrónico. Porque de ellos depende que el circuito funcione bien, y que no se quemen los componentes, o que no funcionen porque no hay suficiente tensión o corriente eléctrica, en definitiva es fundamental para controlar que no se produzcan averías.
Introducción a la Ley de Ohm
Circuito eléctronico
Un camino que va desde el polo positivo al polo negativo, realizado con cables conductores, que unen los diferentes componentes de un circuito.
Los componentes básico de un circuito son:
La pila
Suministra el voltaje necesario para que la corriente circule. Podemos imaginarla como un tubo que está dividido en dos parte, el polo positivo, que esta lleno de electrones deseando de ir a su casa, y el polo negativo, que está vacio, para se llenado de electrones. Cuando todos los electrones ha pasado del polo positivo a polo negativo, podemos decir que la pila se ha gastado, y entonces tendremos que cambiarla por otra nueva.
Los cables
Son el camino que usarán los electrones para llegar a su casa en el polo negativo.
El resto de componetes
Son elementos con distintas funciones, unos nos permitirán controlar la circulación de los electrones, otros reaccionarán de determinada manera cuando la corriente pase a través de ellos, otros dirigirán a los electrones por diversos camino, etc...
IMPORTANTE
NUNCA UNIREMOS EL POLO POSITIVO CON EL POLO NEGATIVO DIRECTAMENTE CON UN SOLO CABLE. A eso se le llama CORTOCIRCUITO y hace que la pila se caliente y explote en cuestión de segundos.
Cuando los electrones no tienen obstaculos como son los componentes del circuito, salen todos a la vez en avalancha y se van directos al polo negativo, eso provoca que el cable se sature y se caliente tanto, que al final sale ardiendo. Muchos circuito tiene un vigilante, que vigila si hay un corto circuito, el vigilante se llama fusible y si eso ocurre, el corta el camino y no deja pasar a ningún electrón.
La placa de arduino
Bueno hasta aquí lo mínimo necesario que hay que saber de electrónica para afrontar la primera práctica.
